Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|

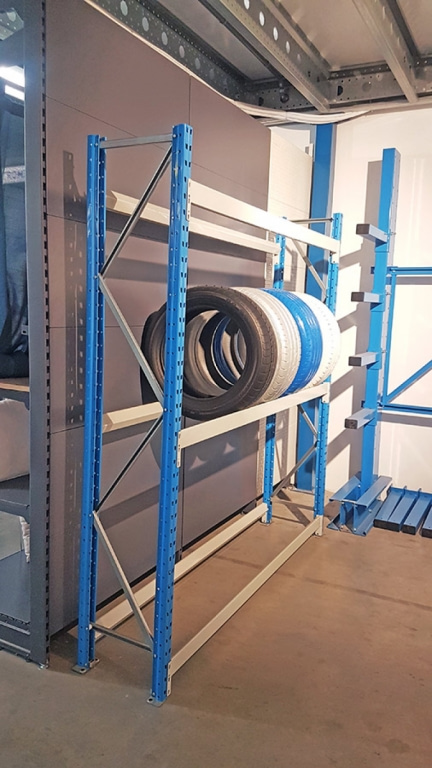

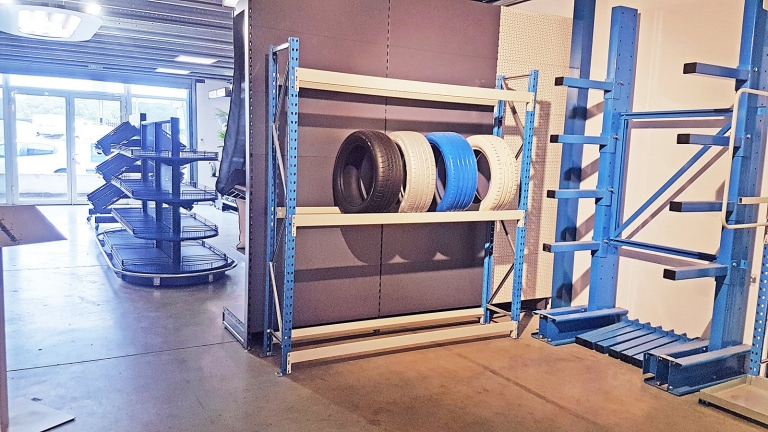

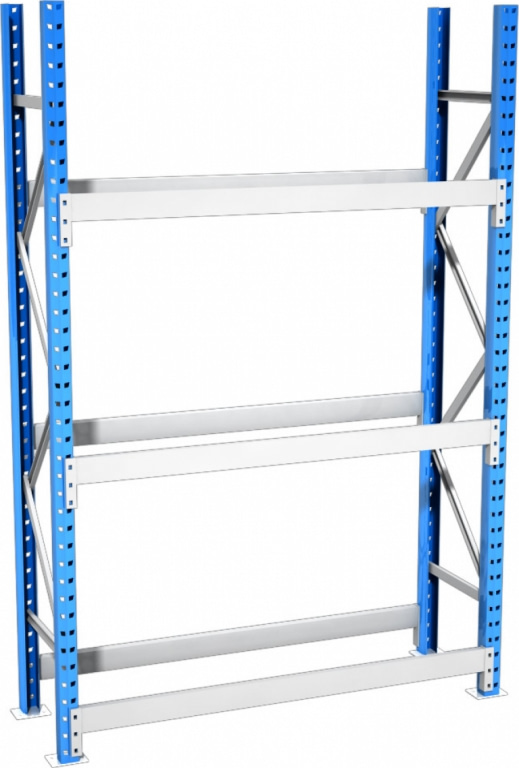

| Configurations documentées | rayonnage fixe ou chariot porte-pneus mobile sur structure de rayonnage |
| Charge maximale publiée | 150 kg par élément complet ; la source ne donne pas de charge distincte par niveau |
| Dimensions hors tout publiées | H 1 850 × L 1 250 × P 400 mm |
| Niveaux et sécurité | 2 niveaux de lisses porte-pneus avec 8 goupilles de sécurité RAL 7035 |
| Chariot mobile | 2 roues fixes et 2 roues pivotantes Ø 100 mm ; échelles 1 750 × 400 mm et platines spéciales roues RAL 5015 dans la fiche source |
| Niveau supplémentaire | accessoire mentionné pour le rayonnage fixe ou le chariot ; charge, hauteur finale et compatibilité à confirmer |
| Pneus compatibles | diamètre, largeur, poids, pneus seuls ou roues complètes et quantité par niveau à relever ; aucune plage universelle n’est publiée |
| Pose et entretien | planéité du sol, fixation du modèle fixe, immobilisation du chariot, dégagements et protocole d’entretien à valider dans le dossier projet |
Catalogue Stockage, pagination imprimée 24–25 : rayonnage et chariot porte-pneus, dimensions, deux niveaux, huit goupilles, roues et charge totale de 150 kg par élément. Nombre et diamètres de pneus, charge par niveau, ancrage, entretien et certification ne sont pas publiés.
Comment choisir un rayonnage porte-pneus pour atelier ?
Le dimensionnement part du stock réel et du parcours entre la réserve et les postes de travail :
- Inventorier les pneumatiques : diamètre extérieur, largeur, poids unitaire, pneus seuls ou roues complètes et quantité maximale à stocker
- Retenir le rayonnage fixe pour une zone de réserve stable, après validation de l’implantation, du sol, des accès et du mode de fixation
- Retenir le chariot mobile pour rapprocher un lot du poste de montage ; vérifier le trajet, les seuils, les pentes, le rayon de giration et le moyen d’immobilisation
- Ne pas déduire le nombre de pneus de la seule longueur de 1 250 mm : largeur et poids varient selon les références, et la charge totale reste limitée à 150 kg par élément
- Pour un stock plus important ou plusieurs hauteurs de stockage, faire étudier le niveau supplémentaire ou un rayonnage mi-lourd avec lisses porte-pneus
Rayonnage porte-pneus fixe ou chariot mobile : quel usage ?
| Critère | Rayonnage fixe | Chariot porte-pneus mobile |
|---|---|---|
| Implantation | Zone de réserve stable, le long d’un mur ou dans une travée étudiée | Déplacement entre la réserve et le poste de montage |
| Roulement | Sans roues ; fixation et stabilité à valider | 2 roues fixes et 2 pivotantes Ø 100 mm documentées |
| Charge publiée | 150 kg par élément complet | 150 kg par élément complet |
| Choix | Stock organisé avec peu de déplacements | Lots à déplacer dans l’atelier, si le sol et le parcours sont compatibles |
