Le rayonnage cantilever est un système à colonnes et bras porteurs, sans montant frontal, conçu pour stocker les charges longues et volumineuses : bois, tubes, profilés métalliques, panneaux, tuyaux PVC. Disponible en simple ou double face, en intérieur comme en extérieur (version galvanisée), il supporte de 92 kg par bras en gamme légère à plus de 1 500 kg en gamme lourde.
Audit sur site et devis gratuits, partout en France, depuis 2004.
Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Charge par bras | 92 à 184 kg (léger), charges mi-lourdes et lourdes sur étude |
| Profondeur des bras | 400 à 800 mm (léger), 500 à 1 200 mm (mi-lourd), 700 mm et plus (lourd) |
| Hauteur des colonnes | 1 750 à 3 000 mm (léger), 2 000 à 4 000 mm (mi-lourd), 3 000 mm et plus (lourd) |
| Longueur de charge supportée | illimitée par ajout de colonnes intermédiaires (modules de 1 000 mm, contreventements 1 000 à 1 500 mm) |
| Configuration | simple face (contre un mur) ou double face ; réglage des bras tous les 76 mm en mi-lourd |
| Versions spéciales | cantilever vertical (H 2 500 mm, charges longues debout) et cantilever mobile sur roulettes (250 kg) |

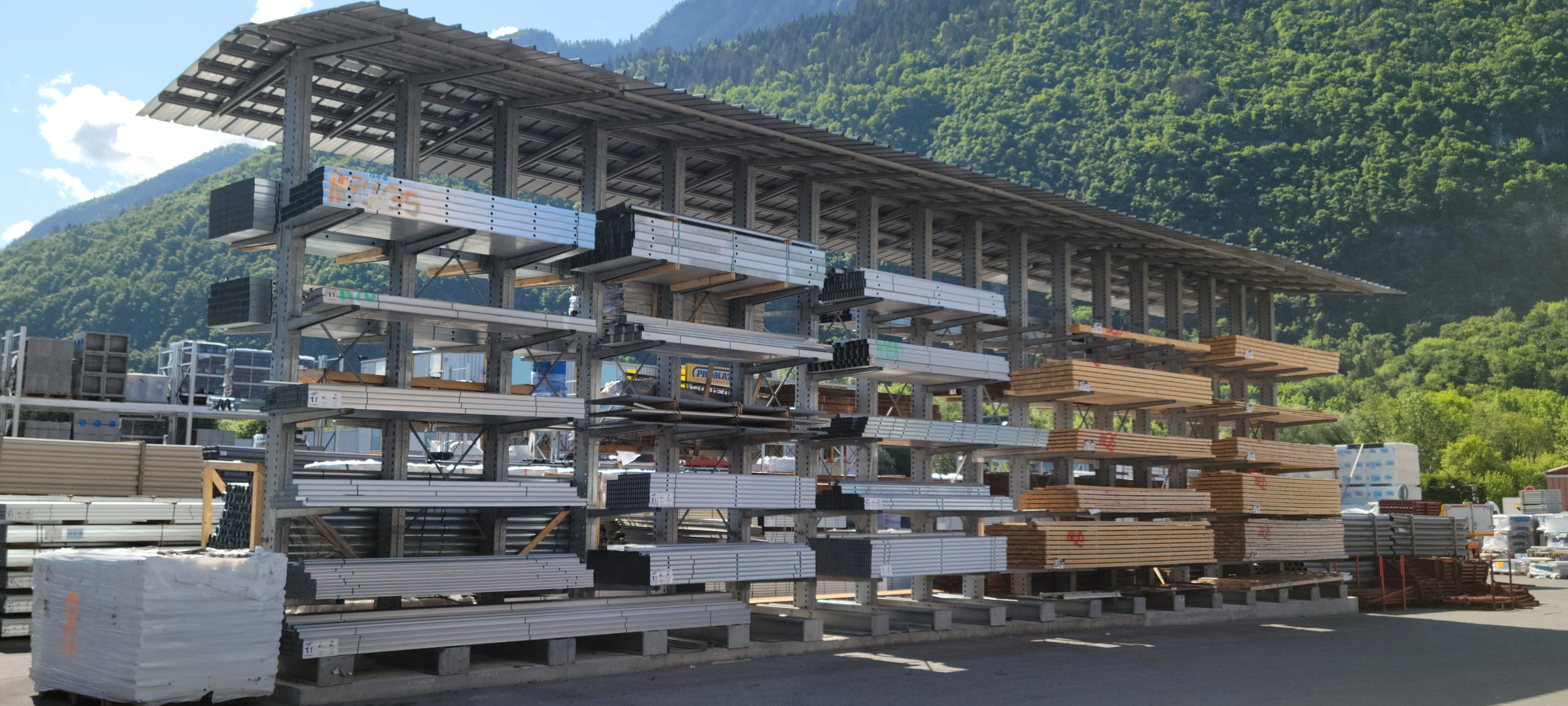

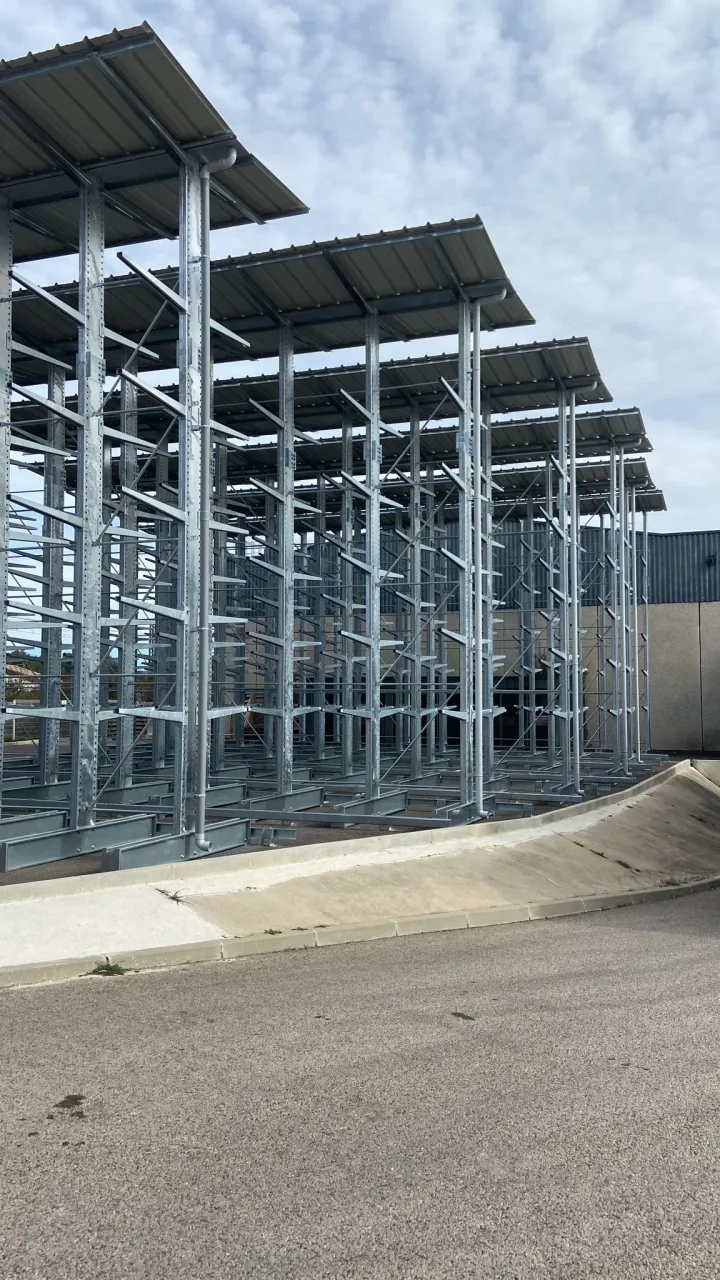

| Usage | intérieur ou extérieur galvanisé, avec toiture en option |
Comment choisir son cantilever ?
Trois questions déterminent la configuration adaptée :

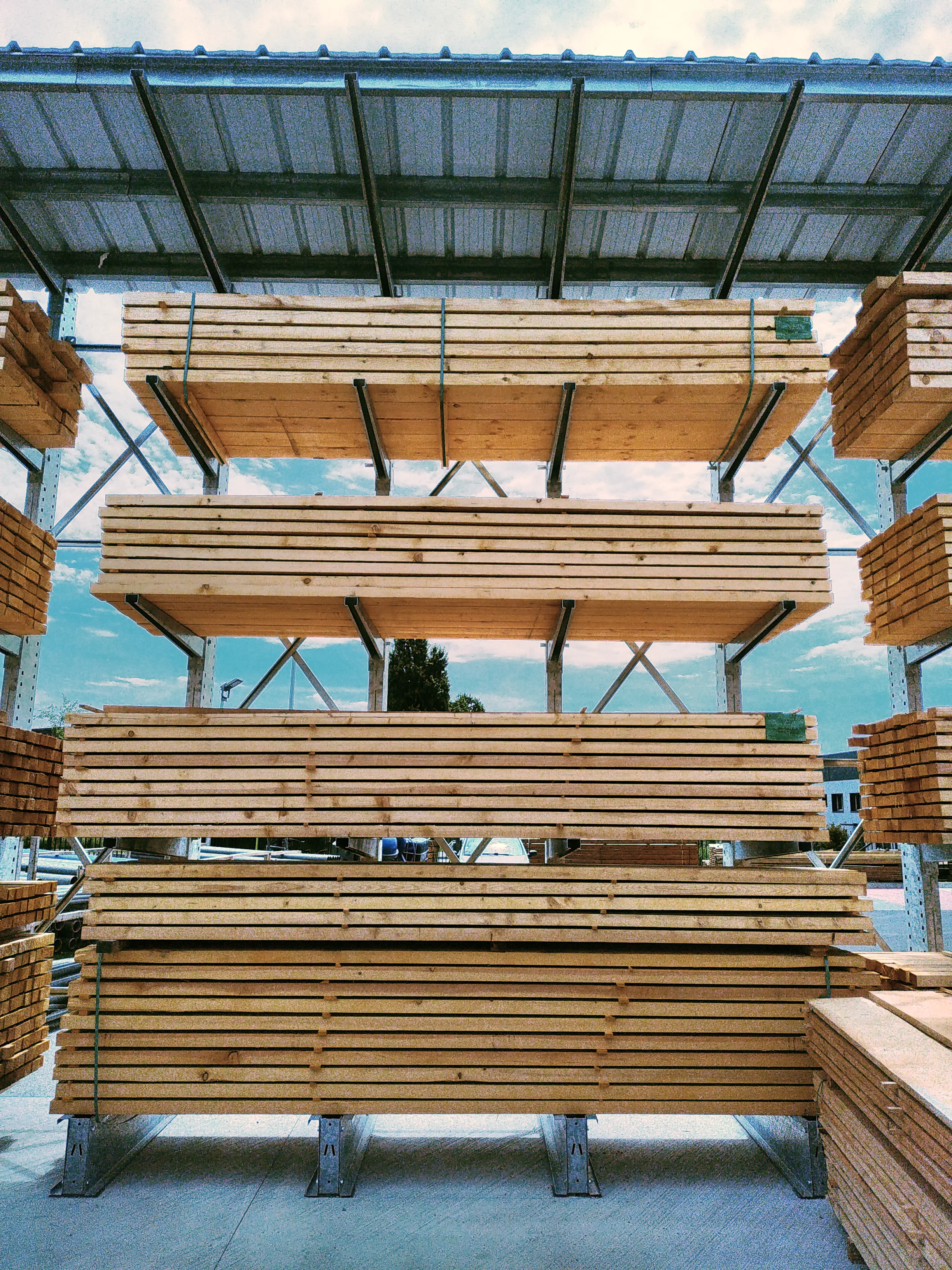

- Quels produits stockés ? Bois de charpente, profilés acier, tubes, panneaux ou menuiseries n'imposent pas le même entraxe de colonnes ni la même charge par bras
- Manutention manuelle ou au chariot ? Un chargement au chariot latéral ou multidirectionnel impose des allées et hauteurs adaptées

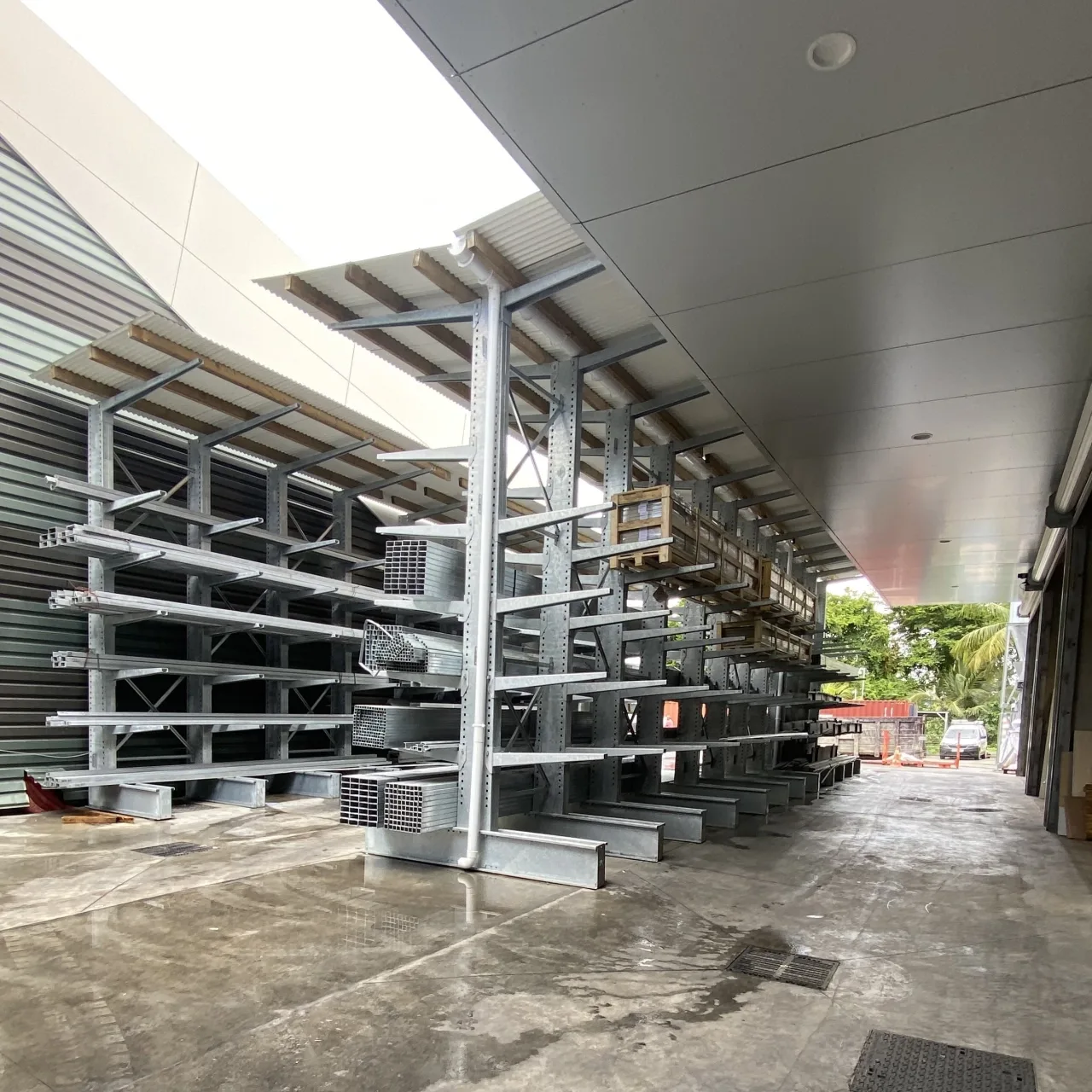

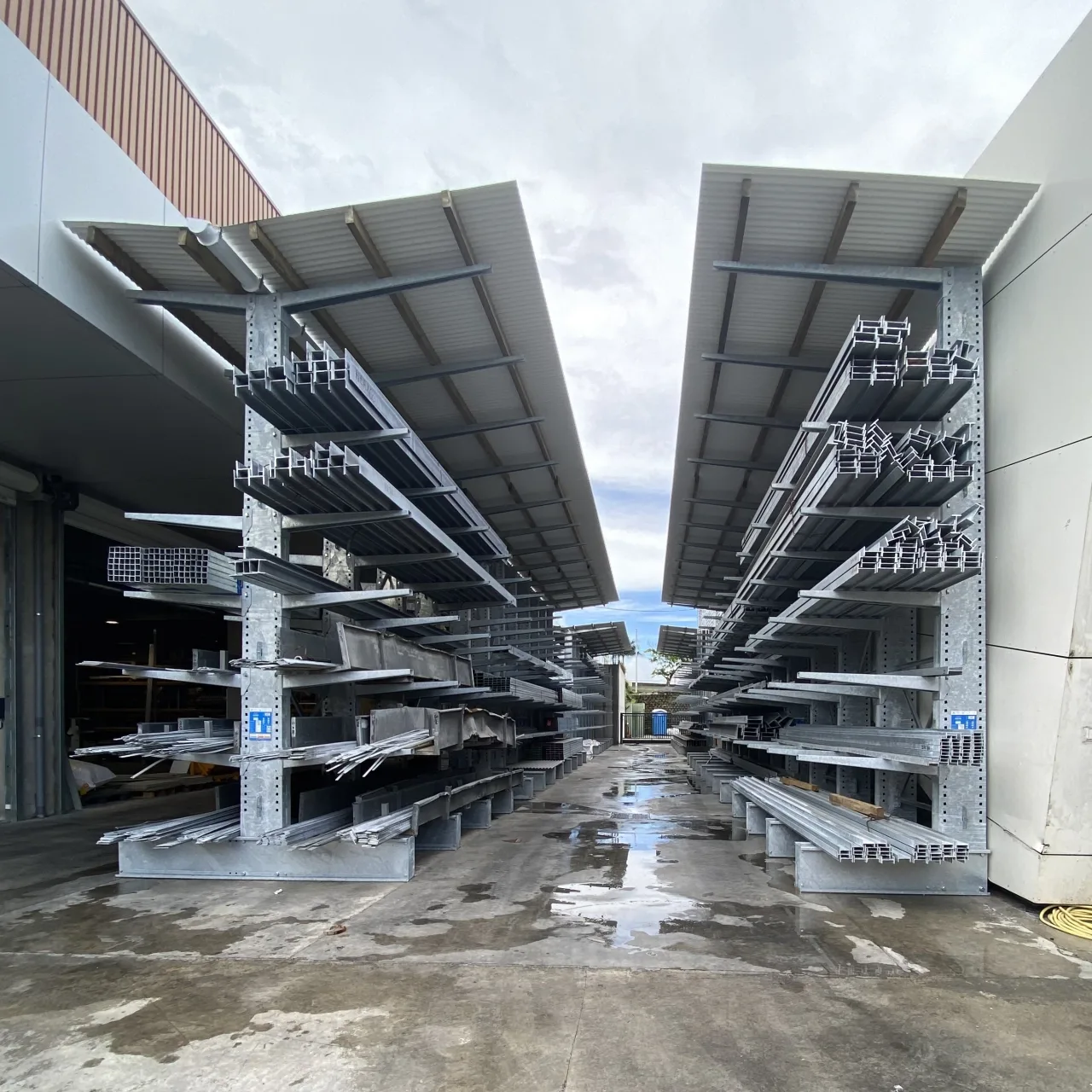

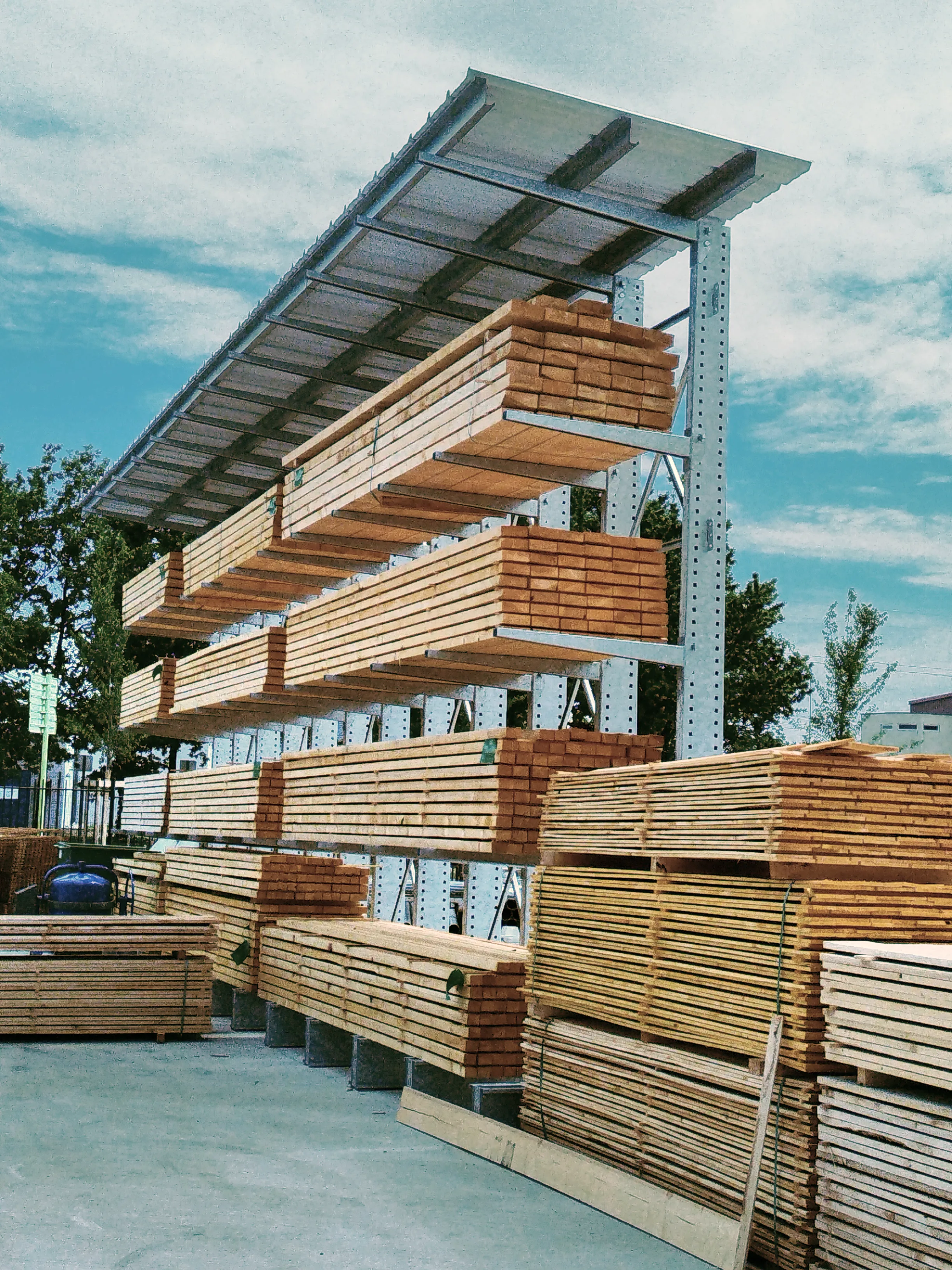

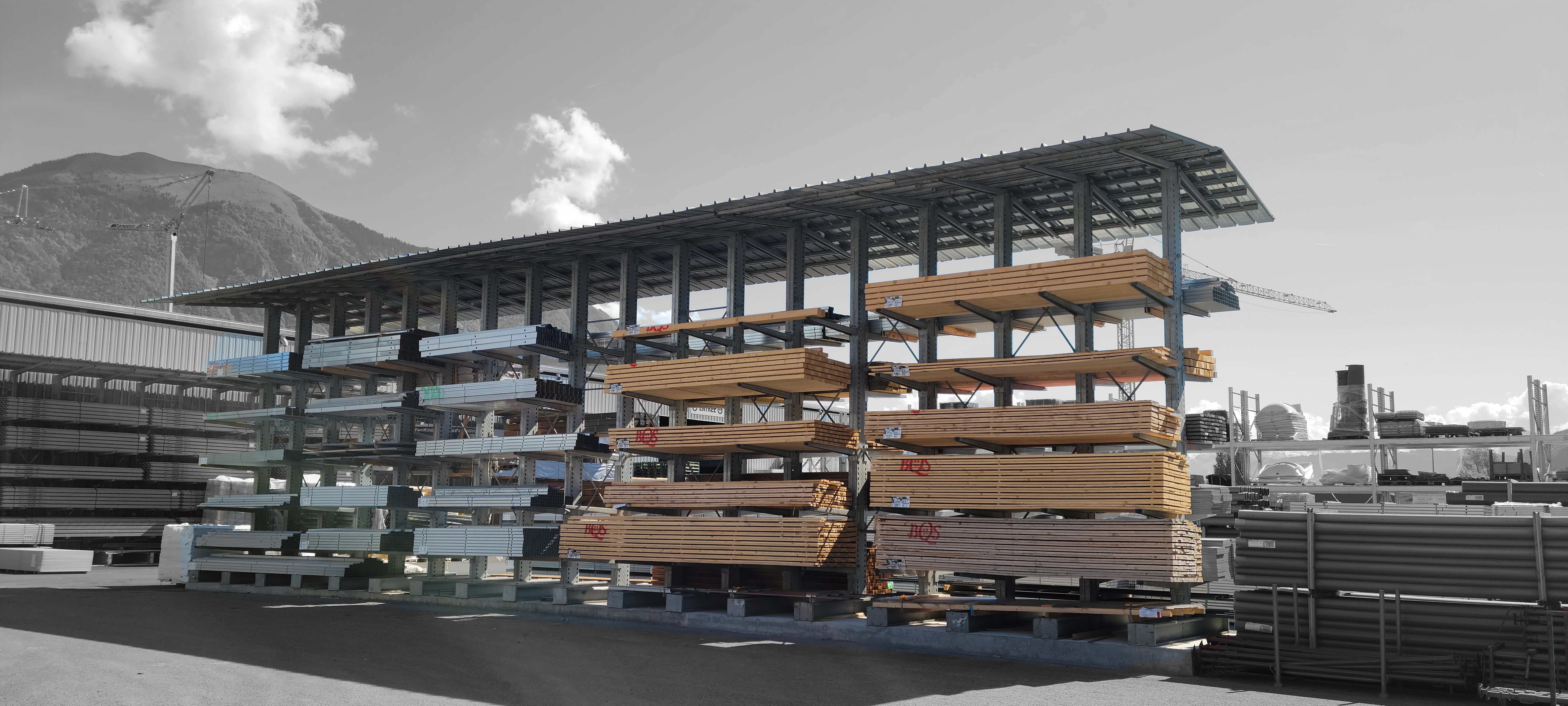

- Intérieur ou extérieur ? En extérieur, colonnes et bras galvanisés à chaud, avec bardage ou toiture en option pour protéger les matériaux

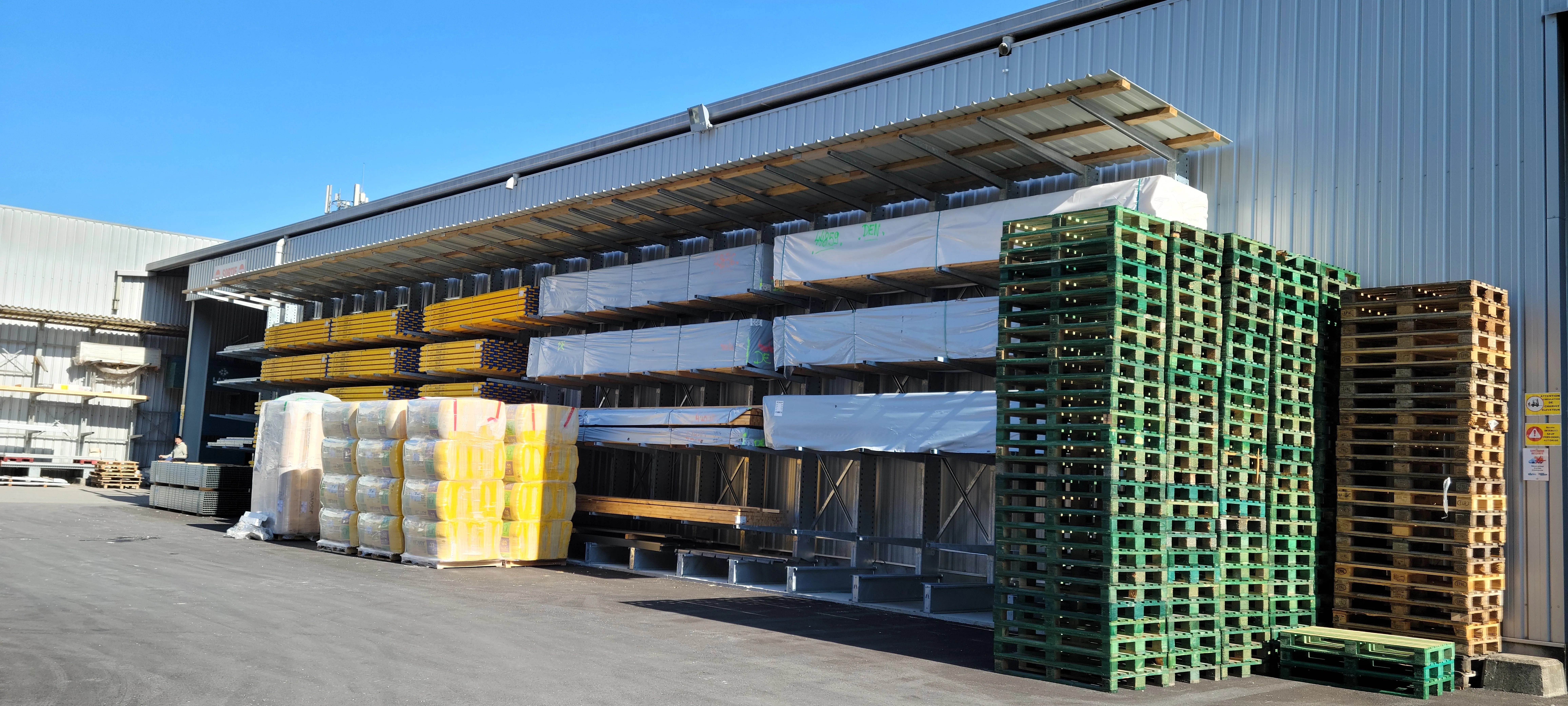

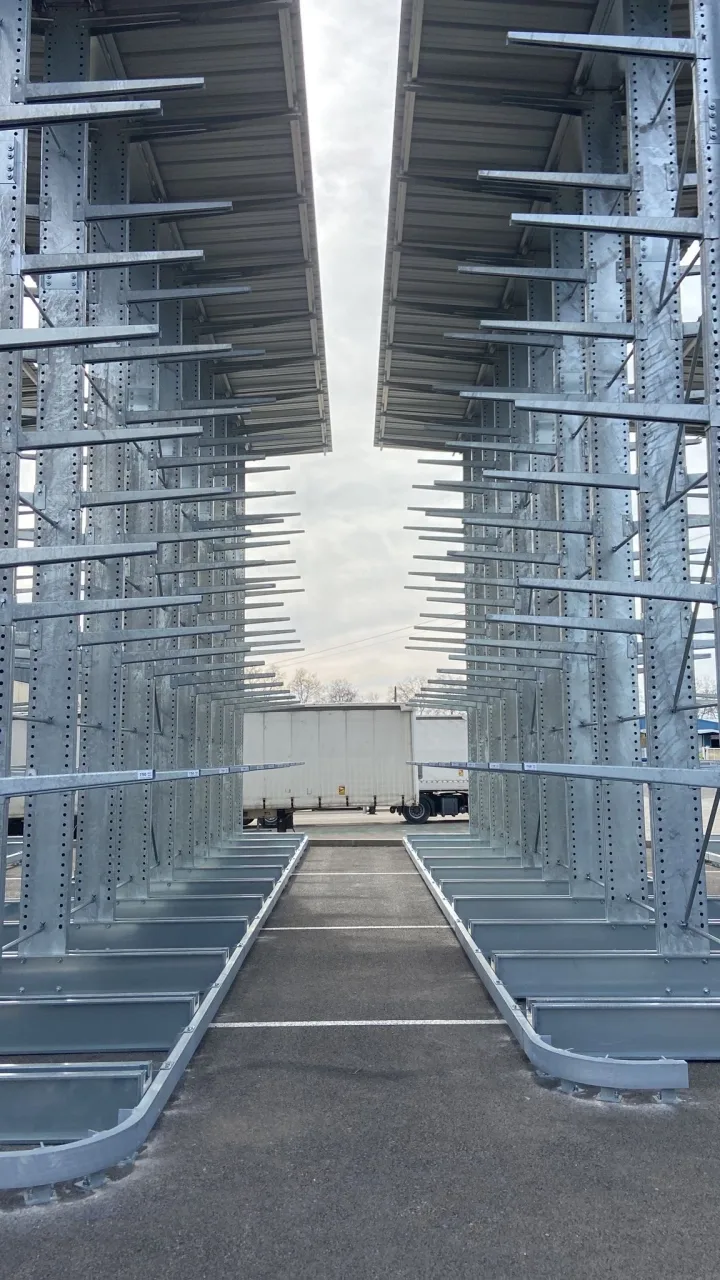

- Simple face contre un mur pour optimiser la périphérie, double face en épine centrale pour doubler la capacité
Cantilever simple face ou double face ?
| Critère | Simple face | Double face |
|---|---|---|
| Implantation | Contre un mur ou bardage | Épine centrale, accès des deux côtés |
| Capacité | 1 côté de bras porteurs | 2 côtés : capacité doublée sur la même embase |
| Stabilité | Contreventement arrière | Auto-stabilisé par symétrie des charges |

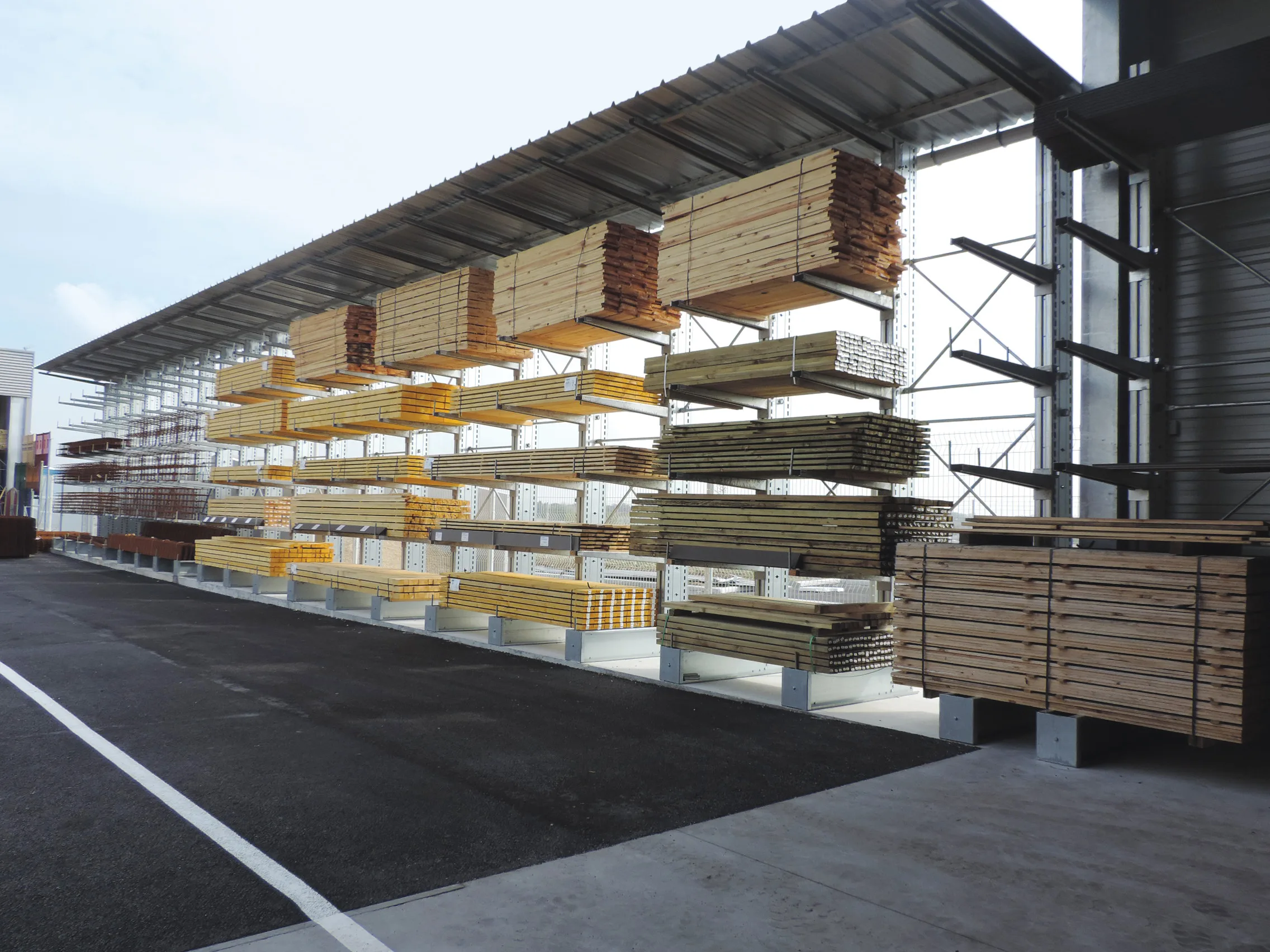

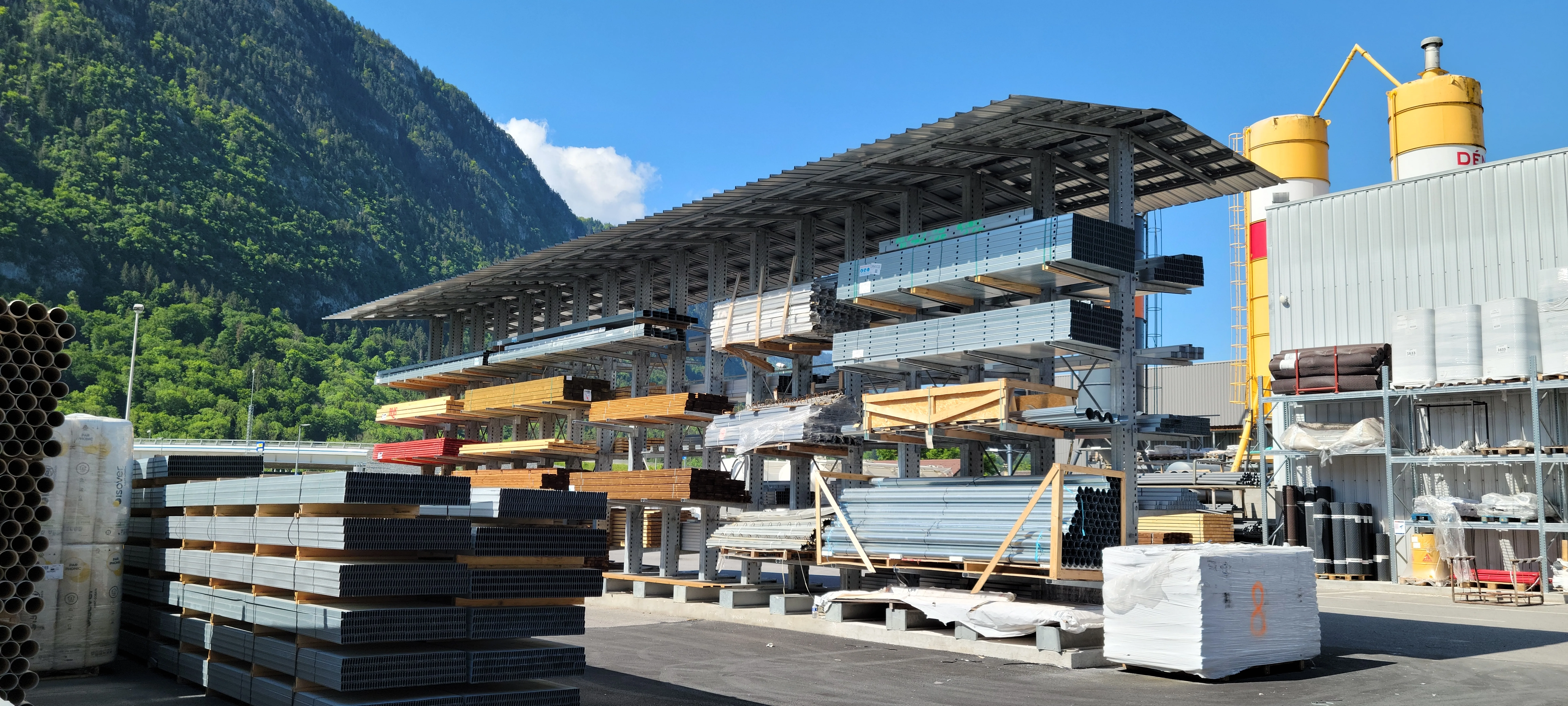

| Usage type | Ateliers, périphérie de parc | Parcs à bois et négoces de matériaux |
