Un rack mi-lourd pour les produits volumineux
Ce rayonnage est prévu pour un chargement manuel par un opérateur sur plusieurs niveaux. Il convient aux produits de taille et de poids moyens, aux marchandises volumineuses et au picking dynamique lorsqu’il est équipé de cadres et de rails inclinés. La configuration finale dépend du bâtiment, du linéaire, des produits et du mode de manutention.
Niveaux, platelages et composition des modules
La documentation source prévoit des plateaux agglomérés ou mélaminés de 19 mm ; des plateaux métalliques sont disponibles sur demande. Des traverses peuvent renforcer les platelages. Un module de départ comprend deux échelles, quatre pieds, deux lisses par niveau et quatre goupilles par niveau ; un module suivant ajoute une échelle, deux pieds, deux lisses par niveau et quatre goupilles par niveau.
Sécurité et conditions de montage
Le catalogue Stockage publie un tableau de charges maximales par paire de lisses, conditionné par le profil et la longueur, mais aucune notice d’ancrage ou de pose complète. Sol, ancrages, cales, renforts et charge finale doivent être définis lors de l’étude et confirmés avant fourniture.
Caractéristiques techniques
| Caractéristique | Valeurs documentées ou à confirmer |
|---|---|
| Charge admissible par niveau | À dimensionner selon la longueur, les échelles, le platelage et les renforts ; valeur maximale à confirmer |
| Chargement | Manuel par un opérateur ; picking dynamique possible avec cadres et rails inclinés |
| Hauteur | Jusqu’à 6 000 mm dans le catalogue Stockage ; hauteur finale à valider |
| Profondeur | 400 à 1 200 mm en simple face dans le catalogue Stockage |

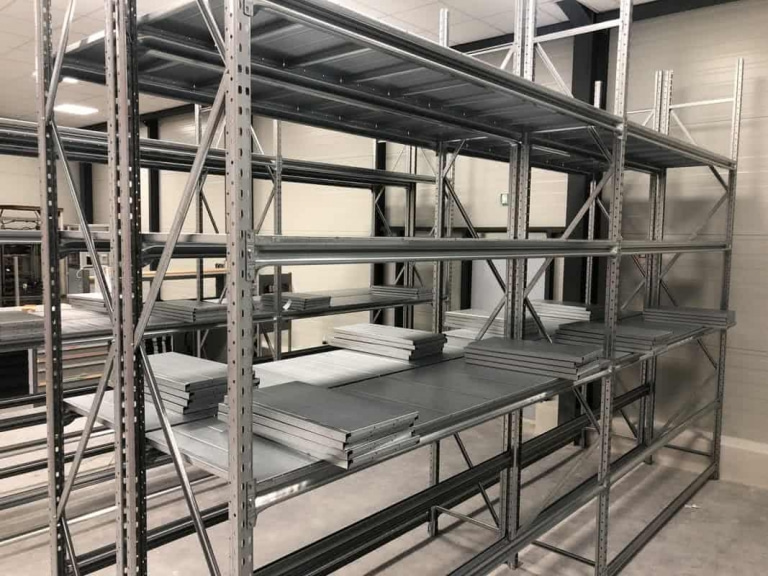

| Platelages | Aggloméré ou mélaminé 19 ou 22 mm ; plateaux métalliques ou grillagés selon le module |
| Charge par paire de lisses | Profil ZM : 1 414 kg à L 950 mm, 864 kg à L 1 500 mm, 692 kg à L 1 850 mm, 520 kg à L 2 250 mm et 402 kg à L 2 700 mm ; charge uniformément répartie, configuration à valider |

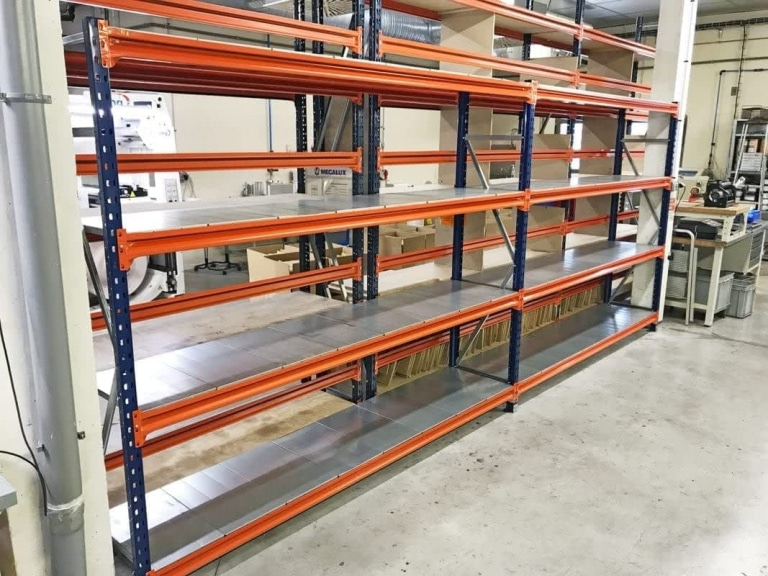

| Coloris | Bleu RAL 5003 et orange RAL 2004 disponibles sur demande |

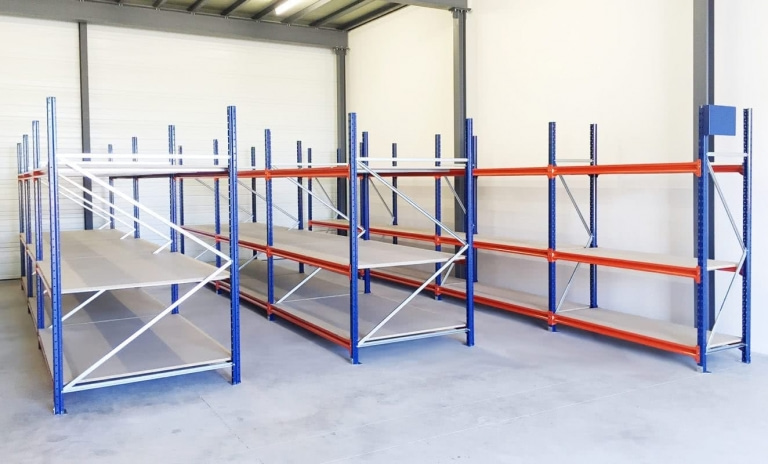

| Module de départ / suivant | Départ : 2 échelles, 4 pieds ; suivant : 1 échelle, 2 pieds ; 2 lisses et 4 goupilles par niveau |
Rack charges lourdes vs gondole standard
| Critère | Rack charges lourdes | Gondole standard |
|---|---|---|
| Usage | Produits volumineux et de poids moyen, chargés à la main | Assortiment de vente et présentation avec accessoires |
| Profondeur | 500 à 1 000 mm en simple face selon la source | À choisir selon l’implantation et la présentation du rayon |
| Niveaux | Platelage 19 mm ou métallique, renforts possibles | Tablettes et accessoires de gondole |
| Choix | Quand la tenue, la profondeur et le volume priment | Quand l’accessibilité produit et la modularité de présentation priment |
Cas d’usage
- Stockage de produits volumineux dans un magasin de bricolage ou un négoce de matériaux

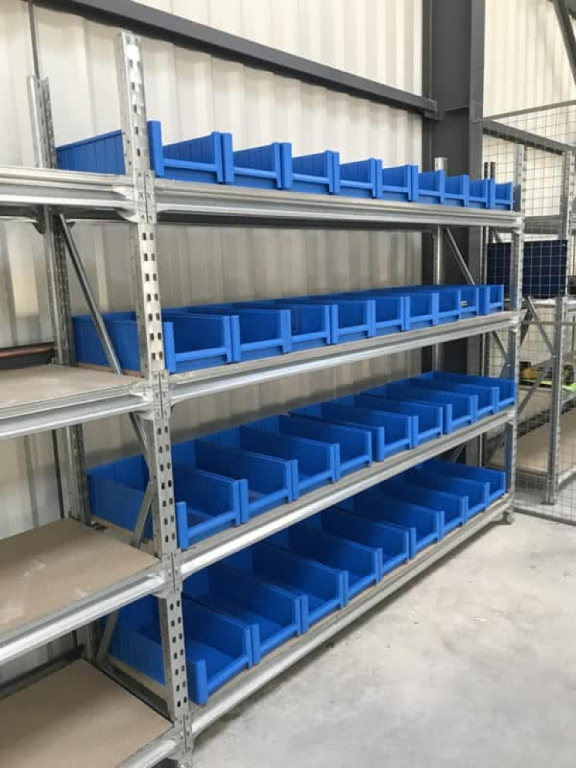

- Rayonnage de réserve et de vente pour des références manipulées manuellement
- Picking dynamique avec cadres et rails inclinés lorsque le flux le justifie
- Implantation combinée avec une gondole pour distinguer stockage renforcé et présentation
