Caractéristiques techniques
| Caractéristique | Valeur |
|---|---|
| Charge par bras | Aucune charge par bras publiée dans le catalogue consulté ; calcul requis selon produit, bras, entraxe, colonne, face et hauteur. |
| Profondeur des bras | Gamme mi-lourde : bras de 600, 800, 1 000 ou 1 200 mm dans le catalogue ; la profondeur doit être validée avec la charge. |
| Hauteur des colonnes | Gamme mi-lourde : 2 500, 3 000, 3 500 ou 4 000 mm dans le catalogue ; autres gammes et hauteur finale à confirmer. |
| Longueur de charge supportée | Selon l’entraxe et le nombre de colonnes ; entraxes de 1 000, 1 200 ou 1 500 mm documentés pour le mi-lourd. |
| Configuration | Simple ou double face ; réglage des bras au pas de 76 mm documenté pour le mi-lourd. |
| Versions spéciales | Cantilever vertical H 2 500 mm ; chariot cantilever mobile H 1 850 × L 1 000 × P 600 mm, charge totale maximale publiée de 250 kg. |

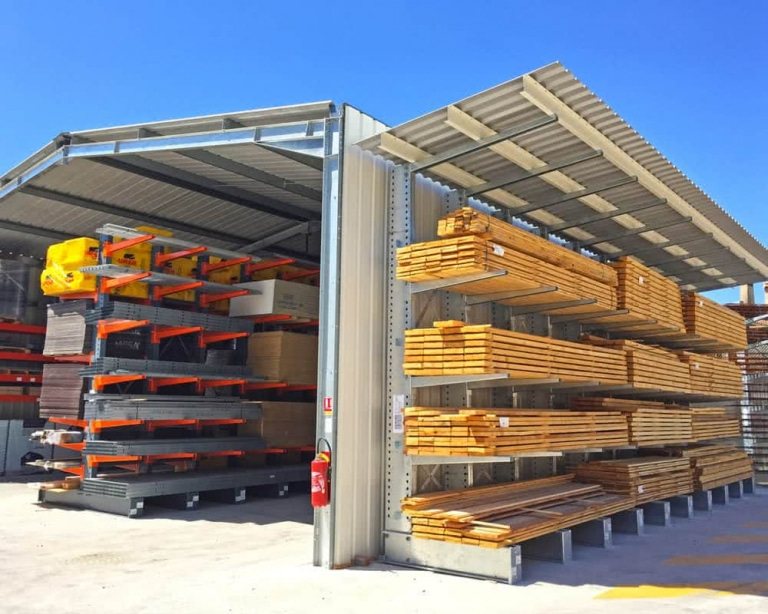

| Usage | Intérieur ou extérieur galvanisé ; toiture, bardage et protection contre les intempéries à confirmer selon le projet |
Catalogue Stockage, pagination imprimée 26–31. Les familles, configurations et certaines dimensions sont publiées ; aucune charge par bras, notice d’ancrage, certification ou règle de pose complète n’y figure.
Comment dimensionner un rayonnage cantilever ?
Le choix ne se limite pas à la longueur des produits : l’étude doit vérifier les points suivants.

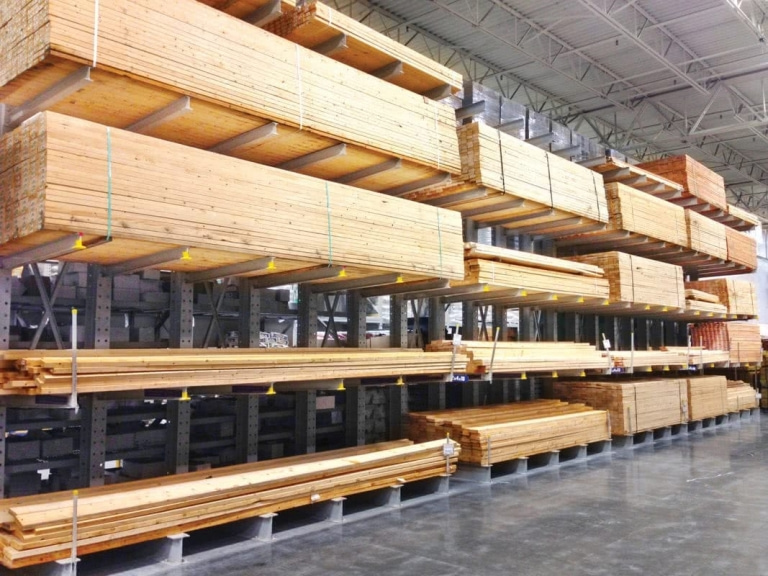

- Produits et charges : bois de charpente, profilés acier, tubes, panneaux et menuiseries nécessitent un entraxe, une profondeur de bras et une charge par bras à valider
- Longueur et répartition : le nombre de colonnes, l’entraxe et les butées doivent éviter le dépassement non maîtrisé des charges
- Manutention : chargement manuel, chariot latéral ou chariot multidirectionnel impliquent des allées, hauteurs et protections à vérifier sur plan

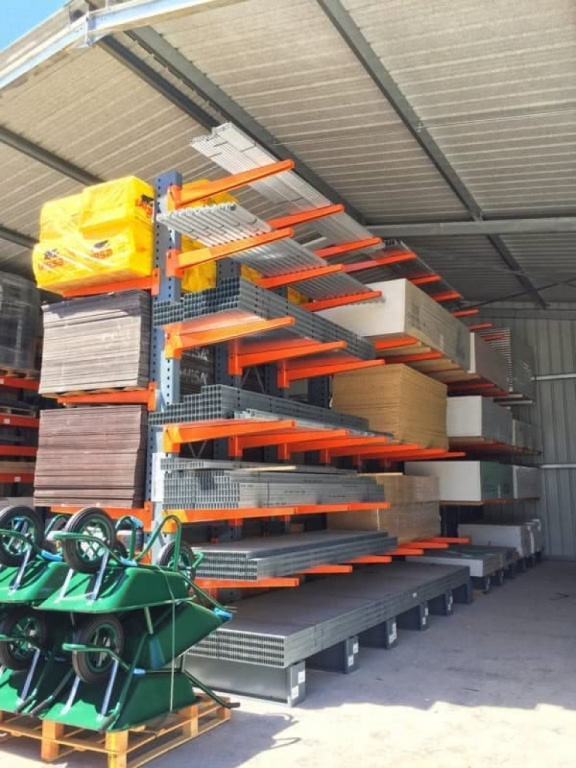

- Environnement et implantation : simple face en périphérie ou double face en ligne centrale ; extérieur galvanisé et protection climatique seulement si prévus dans l’étude

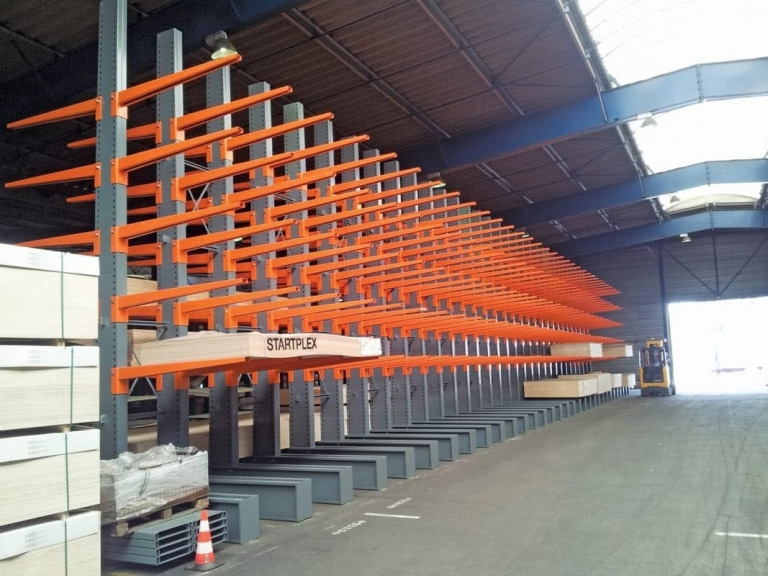

Cantilever simple face ou double face : lequel choisir ?
| Critère | Simple face | Double face |
|---|---|---|
| Implantation | Contre un mur ou bardage | Épine centrale, accès des deux côtés |
| Capacité | 1 côté de bras porteurs | 2 côtés accessibles ; la capacité totale reste à calculer selon la structure et les charges |
| Stabilité | Contreventement arrière | Stabilité, ancrage et contreventement à vérifier selon la configuration |
| Usage type | Ateliers, périphérie de parc | Parcs à bois et négoces de matériaux, après étude des flux |
Besoin d'un dimensionnement précis ?
Notre bureau d'étude calcule les charges, dessine les plans d'implantation et chiffre votre projet gratuitement.
Demander une étude de dimensionnement
